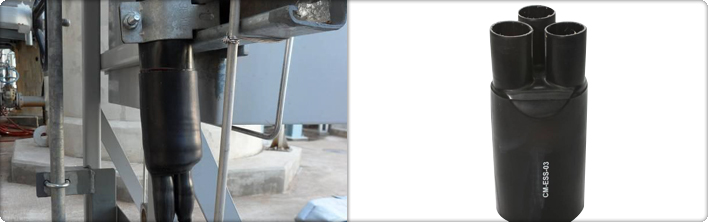

CM-ESS-02/03/04 – 열 수축 부츠
제품 개요:
CM-ESS-Heat shrinkable boots는 열수축 부츠 시리즈의 제품들이며, 열에 안정적인 폴리올레핀 성분으로 만들어져 있다.
이 제품들은 튜빙 번들의 말단부의 방수 기능을 제공하도록 디자인되어 있다. 이 부츠들은 204℃의 프로세스 온도까지 사용될 수 있다.
- Installation
원하는 만큼의 길이의 튜빙을 노출시킬 만큼의 번들의 보온재, 자켓 부분을 잘라낸다. 이 길이는 최대 13”(160mm)를 넘지 않도록 한다.
내부의 튜브들을 부츠의 분기관에 들어갈 수 있도록 펼친다.
부츠를 설치하기 전에 기기 연결 부위 중앙에 맞도록 프로세스 튜브를 약간 구부리는 것을 권장한다. 이 작업은 설치를 좀 더 용이하게 해줄 것이다.
번들 튜브를 한 가닥씩 부츠에 집어 넣는데, Tracer나 Wire 번들이 부츠의 끝까지 닿을 때까지 밀착시킨다.
이 과정 중에 부츠가 찍히거나 잘리지 않도록 주의한다.
찍히거나 잘린 부분은 열 수축작업 시 부츠가 찢어져 분리될 수 있다.

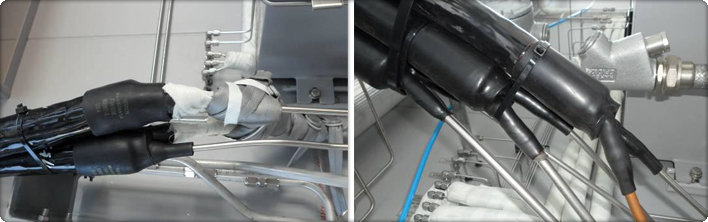

히트 건을 사용하여 번들에 씌워진 부츠를 수축시키는데, 열이 고르게 전달 될 수 있도록 히트 건을 앞 뒤로 움직인다.
부츠가 번들과 튜브에 밀착된 모양이 되면 수축 작업을 중단한다.
더 이상의 열전달은 부츠를 더 이상 밀착시키지 않으므로 무의미하다.
필요하다면, 부츠의 leg는 뜨거울 때 또는 열이 식으면서 leg의 지름이 줄어드는 동안에 Plier로 조여준다.
튜빙과 트레이서를 인스트루먼트와 트레이서에 연결할 수 있도록 잘라준다.
- CAUTION
Body dia.
Min/Max
Leg dia.
Min/Max
1
0.375”/1.30”
(9mm/33mm)
2
0.95”/1.90”
(24mm/48mm)
0.30”/0.75”
(8mm/19mm)
3
0.45”/1.60”
(11mm/40mm)
0.15”/0.55”
(4mm/14mm)
4
1.50”/3.00”
(38mm/75mm)
0.50”/1.50”
12mm/38mm
5
1.40”/2.40”
(36mm/60mm)
0.50”/1.13”
12mm/28mm
6
0.90”/1.70”
(22mm/43mm)
0.30”/0.80”
(8mm/20mm)
7
2.00”/3.20”
(50mm/80mm)
0.75”/1.40”
19mm/35mm
8
1.40”/2.65”
(36mm/67mm)
0.43”/1.20”
11mm/30mm
9
1.45”/2.40”
(37mm/61mm)
0.35”/0.80”
(9mm/20mm)
튜브와 메신저 와이어를 일반 부츠 leg에 함께 넣는 경우, 때로 다수의 튜브들 또는 메신저 와이어를 함께
일반적인 부츠 leg에 같이 넣는 경우가 있다.
열 수축 부츠가 최소 사이즈로 줄어든 이후 leg에 남아 있는 빈 공간을 메꾸어 넣을 수 있다.
다수의 튜브들 또는 메신저 와이어들 사이의 빈 공간을 실리콘 RTV 밀폐제(sealant)로 채워 넣는다.
튜브를 집어넣은 줄어든 빈 공간 끝부분에 실란트를 집어넣는다.
그리고 실리콘을 빈 공간을 다 채우고 약간 넘칠 때 까지 넣는다.
히팅 케이블과는 다른 어떠한 번들 내용물도 같이 넣지 않는다.
각각의 히팅 케이블은 각각의 열 수축 부츠에 들어있어야 한다.
