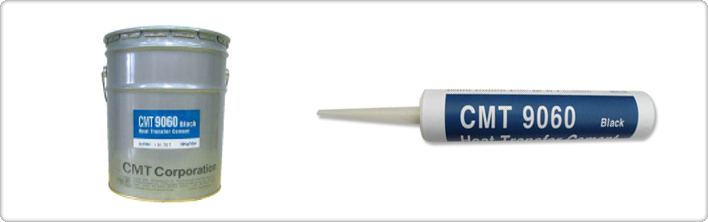

CM- 9060 : Heat transfer compound
Storage and Handling
실내온도 5℃ 이상에서 90일 동안 보관이 가능하며, 5℃이하의 온도에서 보관할 경우에는 1년 정도 사용가능기간이 연장될 수 있다.
Surface Preparation
열 전달 시멘트가 설치되는 표면은 제품의 성능을 좋게 하도록 반드시 잘 닦아 주어야 한다. 기름, 그리스, 먼지, 철 부스러기 등 다른 오염물질이 닿지 않도록 해야 한다. 표면을 닦는 물질을 사용할 때는 사용상의 모든 안전 수칙을 지키도록 한다.
Precautionary and cleanup measures
안전 장갑과 고글을 쓰는 것을 권장한다.
사용시에 눈에서 멀리 떨어지도록 한다.
손이나 팔에서 제품을 제거할때는 WATERLESS SOAP(물을 뭍히지 않는 액상비누)를 사용하는 것이 좋다.
CM-9060 을 사용할 때는 인증된 솔벤트, 에멀전 또는 클리닝 컴파운드를 사용해야 한다.
톨루엔도 사용할 수 있으나 작업장이 톨루엔을 사용할 수 있는지 반드시 확인하고 사용하도록 한다.
Installation
- A. Installation on valves, flanges, elbow, etc..
튜브트레이서를 설치하는 방법은 아래 그림 A와 같다. 노말 작동 압력하에서 스팀 압력으로 누수가 생기는지 테스트하거나 하이드로 테스트를 실시한다. 누수가 있을 경우 수리하고 누수가 없을 때까지 다시 테스트 한다.
CM-9060 heat transfer compounds는 습기가 많거나 부식성의 환경에 사용하게 되는 경우가 있다. 이 경우에는 아래 그림 A에 보이는 것 처럼 트레이서의 각각의 가장자리에 발라서 적용한다.
Heat transfer compound는 프랜지의 윗부분에 바르지 않으며 반드시 올바른 자리에 적용되어야 한다. 모든 트레이서와의 배관과의 틈은 메꾸어 주며, 양생 시간은 최소 24시간이 걸린다. 보온과 외부날씨 보호장치(자켓)로 마무리한다.

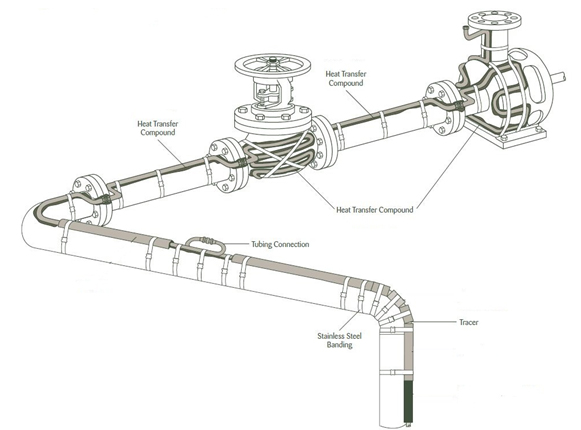

Picture A
- B. Installation on straight run piping
아래 그림 B와 같이 트레이서를 설치한다. 노말 작동 압력하에서 스팀 압력으로 누수가 생기는지 테스트하거나 하이드로 테스트를 실시한다. 누수가 있을 경우 수리하고 누수가 없을 때까지 다시 테스트 한다.
트레이서는 고정용 테이프나 스테인리스 스틸 타이로 60센티에서 1.2미터 간격으로 임시로 고정시킨다. 컴파운드를 시공하기에 앞서, 3/8 또는 1/2인치 외경 트레이서에 적용되는 스테인리스 스틸 밴드와 클림프 씰로 파이프의 60cm 중심에 트레이서를 위치하여 단단히 고정시킨다. 밴드는 최대한 결속하되 트레이서가 긁혀 파이거나 눌려 평평해지지 않도록 주의한다.
그림 B와 같이 트레이서의 가장자리 부분에 컴파운드를 평평하게 펴서 적용해준다.
보온재와 외부보호 자켓으로 마무리 한다.

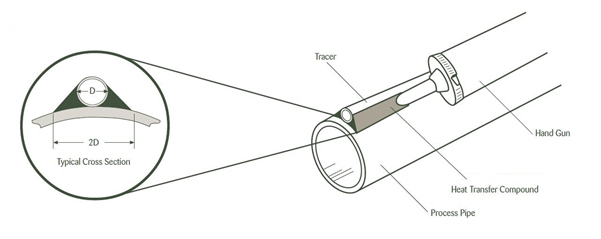

Picture B
Note
기본적으로, 열전달 컴파운드는 물에 녹지 않으나, 양생 기간중에 빗물이나 습기에 노출되면 배관으로 수분과 습기가 스며들게 되니 유의해야 한다.
