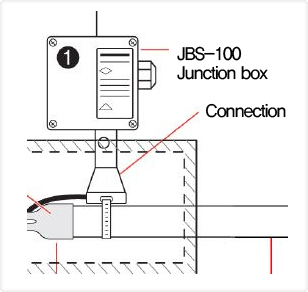

- Junction Box [JS-100A, A-6] (MAKER : RAYCHEM)
- 구성품
-

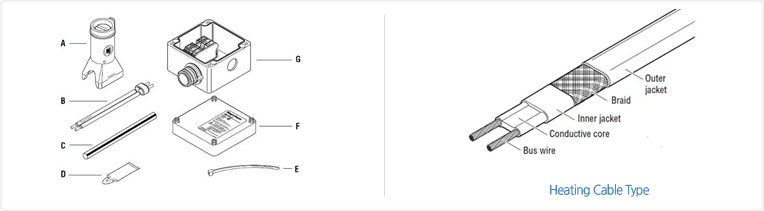

Item Qty Description A 1 Stand B 1 Core sealer C 1 Green/yellow tube D 1 Cable lubricant E 1 Cable tie F 1 Lid G 1 Box with terminal block -
-
Tool Required- Wire cutters
- Needle nose pliers
- Pliers or adjustable wrench
- Large slotted screwdriver
- Utility Knife
- Marker
- 1/4” or smaller flat-blade screwdriver
- Wire stripper (for VPL-CT)
-
Additional Material Required
- Pipe strap
- CM-ESS-0 Jacket patch kits
- 설치 가이드
-
- 1
- ∙외부 FR-PVC 자켓과 보온재를 끝부분으로부터 24”(60cm)정도 잘라낸다.
- 2

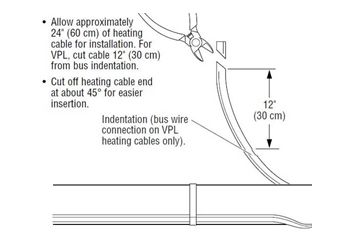

- ∙설치를 위하여 24”(60cm)정도 히팅 케이블을 남겨둔다.
∙삽입이 용이하도록 45도 정도의 각도로 히팅케이블을 잘라낸다.
-
- 3

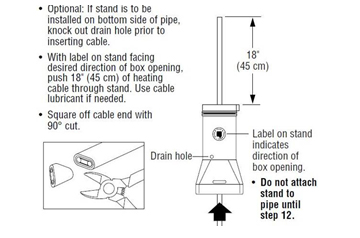

- Optional :
스텐드가 파이프의 바닥면에 설치된다면, 드레인홀을 먼저 열어놓고(knock out) 케이블을 넣는다. *
∙라벨을 박스가 열리는 부분의 원하는 장소에부착한다.
∙스텐드에서 18”(45cm)정도의 길이까지 히팅 케이블을 뽑아 낸다.
∙윤활제가 필요하다면 사용한다.
∙90도로 케이블을 다듬는다
- 4

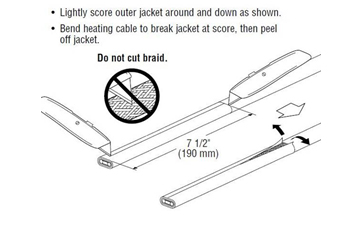

- ∙그림과 같이 외부 자켓에 살짝 칼집을 내준다.
∙자켓을 쉽게 벗길 수 있도록 케이블을 살짝 구부린다.
∙다음 자켓을 벗겨낸다.
-
- 5

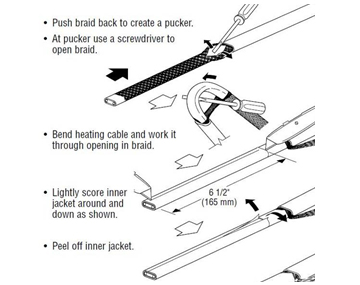

- ∙Braid를 밀어내고 공간(구멍)을 만든다.
∙공간(구멍)을 만들때는 스크류 드라이버를 사용한다.
∙히팅 케이블을 구부리고 Braid 사이 공간을 만든다.
∙그림과 같이 내부 자켓에 살짝 칼집을 내준다.
∙내부 자켓을 벗겨낸다.
- 6

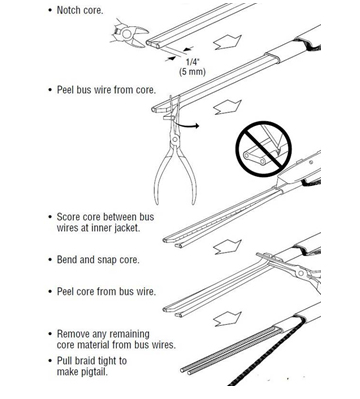

- ∙Core(내부 케이블 중간)를 살짝 표시한다.
∙Bus wire를 Core로부터 분리한다.
∙내부 자켓에 있는 Bus wires와 Core 사이에 칼집을 낸다.
∙구부리고 Core를 꺾는다.
∙버스 와이어로부터 Core를 벗겨낸다.
∙남아있는 Core material을 버스 와이어로부터제거한다.
∙Braid를 그림과 같이 꼬아준다.
-
- 7

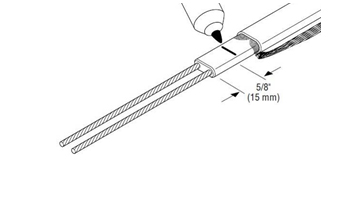

- 그림과 같이 자켓에 마킹한다
- 8
- 주의 : 실란트를 취급후에는 반드시 손을 씻는다.

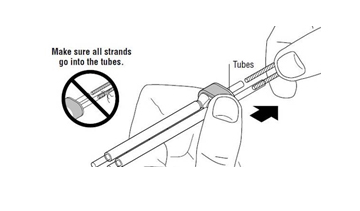

∙필요하다면, 버스 와이어를 다시 꼬아주고 곧게 편다. 그 다음 가이드 튜브를 그림과 같이 꼽아준다.
-
- 9

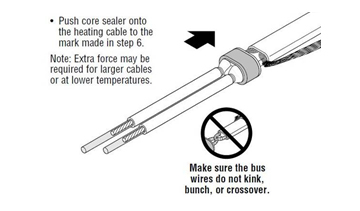

- ∙Core sealer를 표시된 부분까지 히팅케이블에밀어 넣는다.
- 10

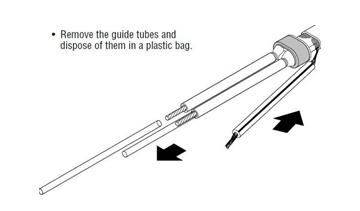

- ∙가이드 튜브를 제거한 뒤 플라스틱 백에 넣어 폐기한다.
-
- 11

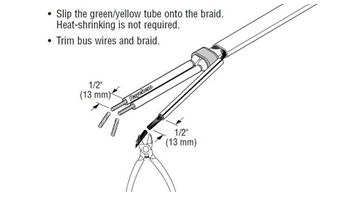

- ∙녹색/노랑색 튜브를 braid에 밀어 넣는다. 열수축은 필요하지 않다.
∙bus wires and braid를 정돈한다.(손질한다).
- 12

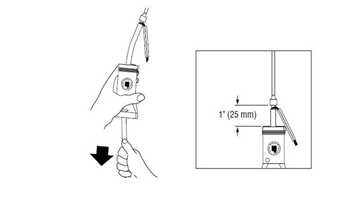

- ∙그림과 같이 히팅 케이블을 1”(25mm)정도 보이도록 남기고 스텐드에 넣는다.
∙케이블 윤활제가 필요하다면 사용한다.
-
- 13
- ∙라벨이 박스가 열리는 방향쪽으로 보이도록 부착하고, 스텐드를 파이프에 결속한다.
∙히팅케이블이 눌리지 않도록 주의한다.
∙파이프에 남는 길이의 케이블을 말아서 부착시킨다.
- 14

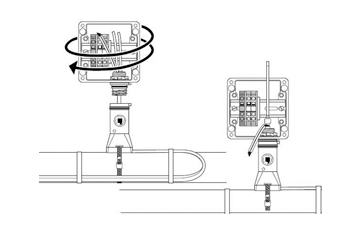

- ∙박스가 더 이상 조여지지 않을 때까지 돌려준다.
∙단 너무 꽉 조여지지 않도록 한다.
-
- 15
- ∙박스가 돌아가서 풀리지 않도록 케이블 타이를 넣고 스텐드와 박스를 단단히 결속시킨다.
∙이 킷트는 Spring clamp style terminals에 사용한다.
∙Steel spring을 와이어에 걸어 사용하는 Terminal은 진동 저항을 강화시켜주고, 유지관리를 줄여주며, 빠른 설치를 제공한다.
- 16

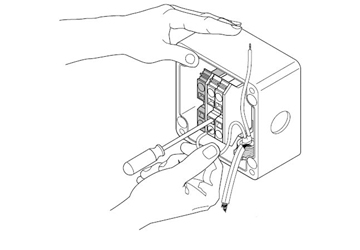

- ∙wires를 연결하기 위해서, 스프링을 열기 위해 (1)번 4각형의 구멍에 스크류 드라이버를 단단히 집어넣는다.
∙완전히 들어간 뒤, 스크류 드라이버는 고정될 것이다.
∙그 다음 손을 빼서 (2)번 구멍에 와이어를 넣는 작업을 진행한다.
∙스크류 드라이버를 제거한다.
-
- 17

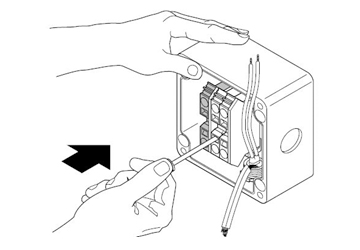

- ∙스크류 드라이버를 단단히 4각형의 구멍에 밀어 넣는다.
- 18
- ∙동그란 구멍에 와이어를 넣는다.
∙Braid용 녹색 터미널과 접지선을 사용한다.
-
- 19

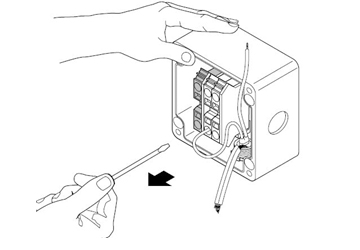

- ∙스크류 드라이버를 제거한다.
- 20

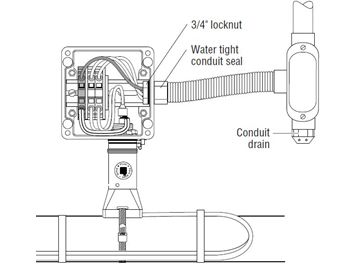

- ∙Conduit and fittings을 그림과 같이 설치한다.
∙파이프 진동에 의한 풀림을 최소화 하기 위해, flexible conduit를 사용한다.
∙전원과 접지선을 밀어 넣고, 1/2”(13mm) 절연제를 벗겨내고 마감한다.
-

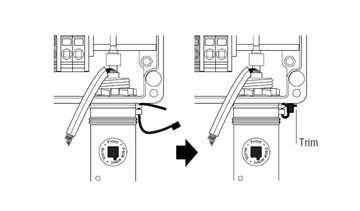

- 21

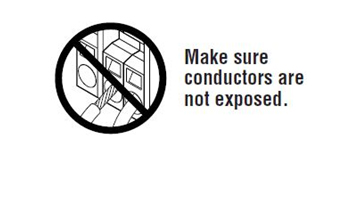

- ∙Conductor들이 노출되지 않도록 주의한다.
