Home > PRODUCT > Accessories >
E-100-A : High Profile End Seal
PRODUCT
Accessories
E-100-A : High Profile End Seal
(MAKER : RAYCHEM)

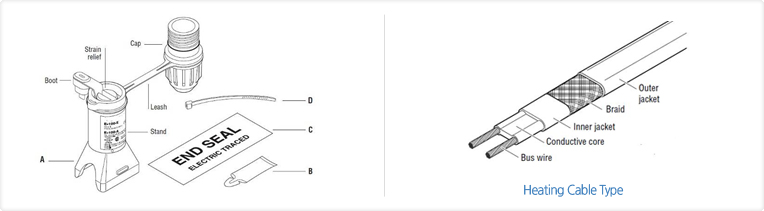

구성품
Item
Qty
Description
A
1
End seal assembly
B
1
Cable Lubricant
C
1
End seal label
D
1
Cable tie
This Kit may be installed at temperatures as low as -40℃.
Tool Required
- Wire cutters
- Utility Knife
- slotted screwdriver or Nutdriver
Additional Material Required
- Pipe strap
- CM-ESS-0 Jacket patch kits
설치 가이드
1

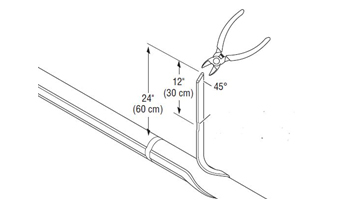

∙히팅 케이블 설치를 위해 24”(60cm)정도의 히팅 케이블을 확보한다.(남겨둔다)
∙편리한 삽입을 위해 히팅 케이블의 끝을 45도정도로 잘라준다.
2

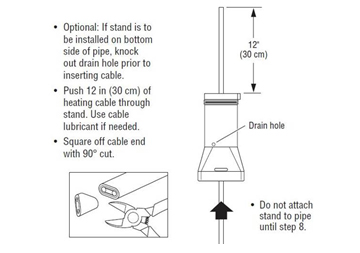

∙12”(30cm) 정도의 히팅 케이블이 나오도록 스텐드에 밀어 넣어준다.
∙케이블 윤활제가 필요하다면 사용한다.
∙케이블의 끝을 90도 정도로 다듬는다.
3

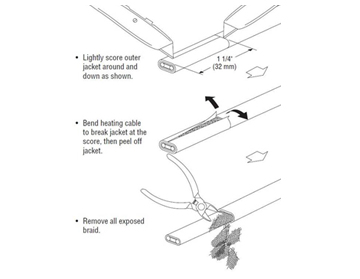

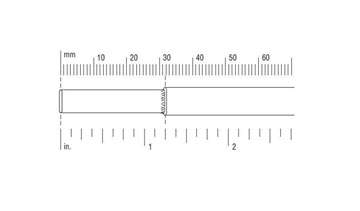

∙그림과 같이 외부 자켓에 살짝 칼집을 내준다.
∙칼집을 낸 부분이 잘 벗겨지도록 히팅 케이블을 구부려 주고 자켓을 벗겨낸다.
∙노출되어 있는 모든 braid를 제거하다.
4

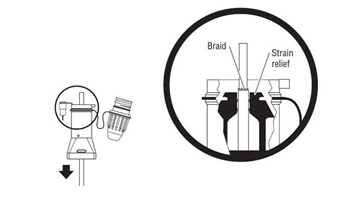

Strain relief 위로 braid가 보일 때까지 히팅 케이블을 스탠드 바닥에서부터 위로 밀어준다.
∙윤활제가 필요하다면 사용한다.
5

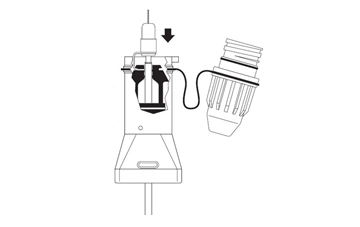

∙끝 부분이 나올 때 까지 히팅 케이블을 위로 밀어준다.
주의 :
반드시 실란트 작업 후 손을 씻는다.
6

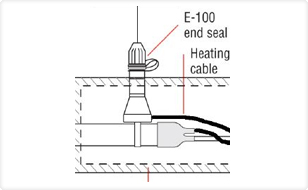

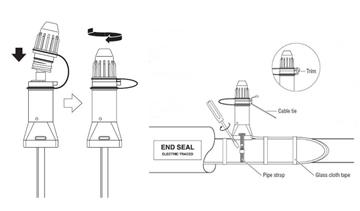

∙스트랩으로 엔드실을 파이프에 체결한다.
∙히팅 케이블이 눌리지 않도록 주의한다.
∙케이블 타이를 설치한다.
∙남는 케이블을 파이프에 감아서 고정한다.

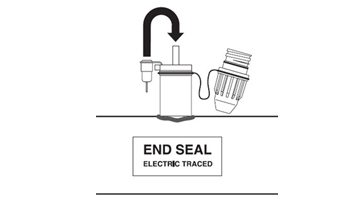

∙insulation and cladding을 적용한다.
∙엔드실 라벨을 보온재에 부착한다.
E-100-A : Re-entry Instructions
1
∙전원을 차단한다.

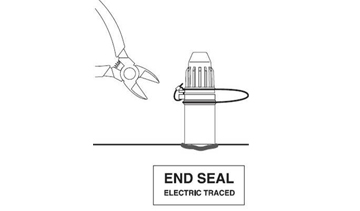

∙케이블 타이를 잘라서 제거한다.
2

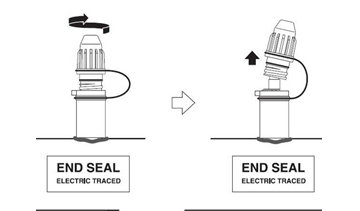

∙엔드 실 스텐드로부터 뚜껑을 돌려서 제거한다.
3

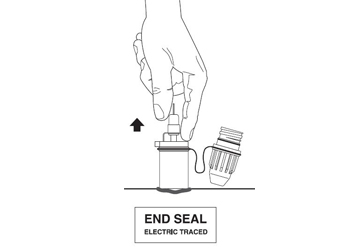

∙Black ring 을 잡고 boot를 제거한다.
주의 :
실란트를 취급후에는 반드시 손을 씻는다.
4
∙테스트를 실시한다.
5
∙Boot를 검사한다.
∙만약 boot가 손상되거나Inspect 실란트가 말라있거나 또는 없다면 boot를 교체하거나 다시 설치한다.
6

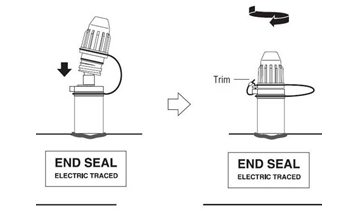

마개 설치 : 뚜껑이 슬롯에 꽉 조여져 평행이 될 때까지 돌려 체결한다.
∙케이블 타이로 다시 묶는다.
