Home > PRODUCT > Accessories > S-150 : Low profile Splice kit

PRODUCT
Accessories

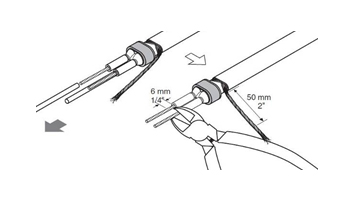

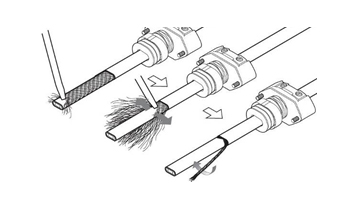

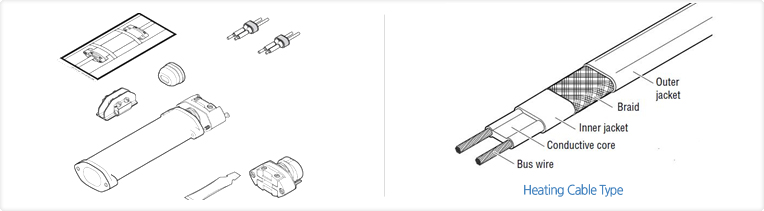

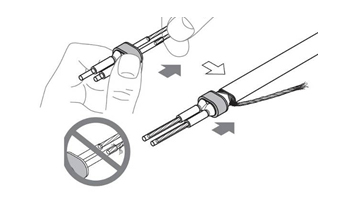

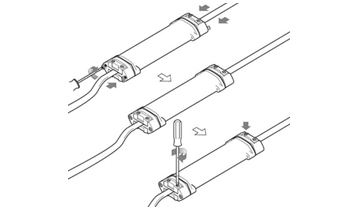

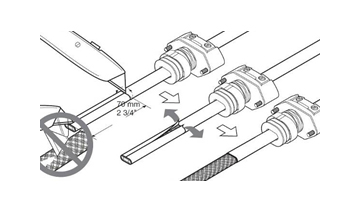

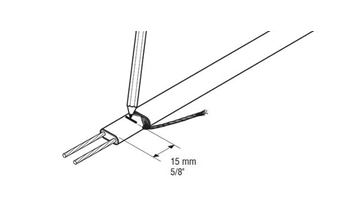

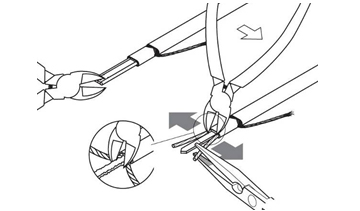

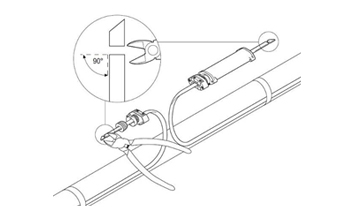

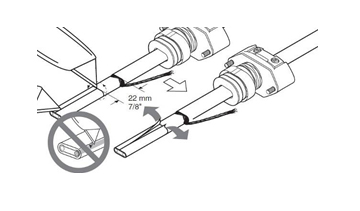

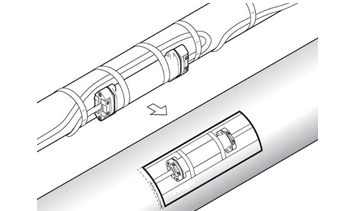

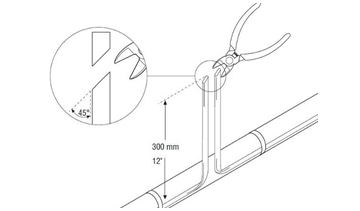

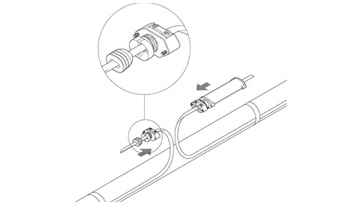

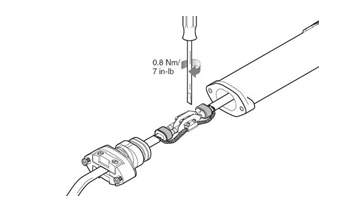

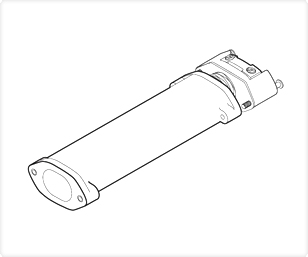

S-150 : Low profile Splice kit (MAKER : RAYCHEM) 구성품 Tool Required - Wire cutters - Utility Knife - Needle nose pliers - Marker - Pliers or adjustable wrench - 1/4” or smaller flat-blade screwdriver - Large slotted screwdriver - Wire stripper (for VPL-CT) 설치 가이드 1 삽입이 간편하도록 히팅 케이블의 끝부분을 45도 각도로 잘라낸다 2 스플라이싱 킷을 양쪽 케이블에 삽입한다. 필요하다면 케이블 윤활제를 사용한다. 3 히팅 케이블의 끝을 90도로 잘라낸다. 4 삽입하기 위해 외부 자켓을 제거한다. 5 노출된 braid를 제거하고 꼬아준다. 6 외부 자켓을 그림과 같이 잘라낸다. 7 안쪽의 케이블을 양 갈래로 잘라낸다 8 자켓에 그림과 같이 끝으로부터 15mm위치를표시한다. 9 가이드 튜브를 그림과 같이 삽입한다. 10 남아 있는 케이블의 끝을 제거한다. 11 그림과 같이 볼트를 체결한다. 12 양쪽 끝에 킷을 삽입한다. 13 그림과 같이 볼트를 체결한다. 14 설치완료 후 설치 확인 스티커를 부착한다.
